自组高性能NAS记

据4月份《矿难NAS上车折腾记》一文,在张大妈(smzdm)上看到关于“矿难星际蜗牛”的故事,果断淘宝入手C款机器,看中的是C款机带一个PCIE背板位置及它的重量。

之后一直也没有机会去折腾它,知道12月份,突发奇想,我要不把它搞起来,也在B站上各种看视频,看着UP主玩出了花样,于是我就寻思着这么折腾一下,虽然Intel 1900J的CPU是主动散热的,经过我的测试,温度也不算高,唯一担心的是那块板子质量,可能用着用着就突然坏掉了,果不其然,我买了一块西数的4T红盘在路上的时候,在运行两天之后再也开不了机了,这下可好,拆机拆主板,看不出任何损坏的迹象,终于有借口可以还掉他了。在淘宝和咸鱼浪迹数天之后,毅然决然决定自己买二手配件组上一台高性能的NAS主机,稳定是第一要领,其次性价比。

坏掉了1900J主板,莫名其妙就坏了,做工不是一般的差

我买的C款,机箱有个PCIE拓展位,当然不能浪费,万一哪天我突然想上一块万兆网卡或者是万兆光口,再或者是做个软路由,就需要插块网卡,那么这个就派上用场了。机箱属于那种超级迷你的ITX机箱,只能安装17x17cm的miniITX主板,大部分ITX主板要么是集成CPU的工控板,要么就是不同CPU针脚的,鉴于板载CPU性能很差,还是主动散热,对于我这个折腾狂来说,当然不会选择他的。对于我最艰难的莫过于主板的挑选,我的大部分时间也是花在了寻找主板,符合我要求的主板少之又少,同芯片的主板来说,17x17cm主板要比常规3PCIE的中大板将近贵一倍以上,而且基本全是二手板,全新的做工好的板子基本都在1000左右,这严重超预算了,也不符合性价比。

在全网搜索了一圈一直发现一款主板符合我新意 华擎 H170M-ITX/AC,下单后老板告知没货,很是郁闷,这款主板最适合我做NAS使用,首先CPU是1151LGA槽,支持6、7代Intel 的CPU,并且有个 16X的PCIE插槽,还有最要命的两个千兆网卡,4个sata接口,唉!可惜没货,当然我不甘心,搜了很久发现居然有和同系列的 H170-ITX/DL,两块主板一模一样,唯一的区别是AC是带个miniPCIE的无线网卡,并且无货老板拆掉了miniPCIE无线网卡,和现在相中的是同一款的主板,干净下单,第二天看到老板发货,心理的时候落地。

既然主板选定了,那么我得选CPU,选了二手的6代U,性价比比较高的G4600,内存买了全新的,电源用之前的1U全汉270W电源,因为硬盘笼的4块硬盘全插在主板4个SATA接口上,NAS系统的引导盘就得插在主板立式的miniPCIE、mSATA,而我之前的mSATA固态是长版的,立起来太高无法装进机箱,于是淘宝又淘了块半高的mSATA 16G固态。

我的NAS配置和价格如下

名称价格备注
主板 华擎H170M-ITX/DL¥378二手
CPU Intel G4600¥490二手
CPU散热风扇 大镰刀S950m ¥34全新
内存 万紫千红 DDR4 8G 2666MHz¥195全新
电源 全汉FSP270-60LE 270W FLEX¥125二手
12cm 4P大风扇 九州风神12cm¥19.9全新
16G SanDisk mSATA 半高固态¥38二手
C款蜗牛壳(坏主板电源内存等共120咸鱼已出)¥318 -¥120二手
合计¥1470二手

我去,这么一算,¥1470,我这性价比可能真算不上,比起群晖4盘位的NAS,比起来,还是特别特别特别香。

直接塞了4块硬盘,工作起来噪音很小,放角落里几乎听不到噪音。

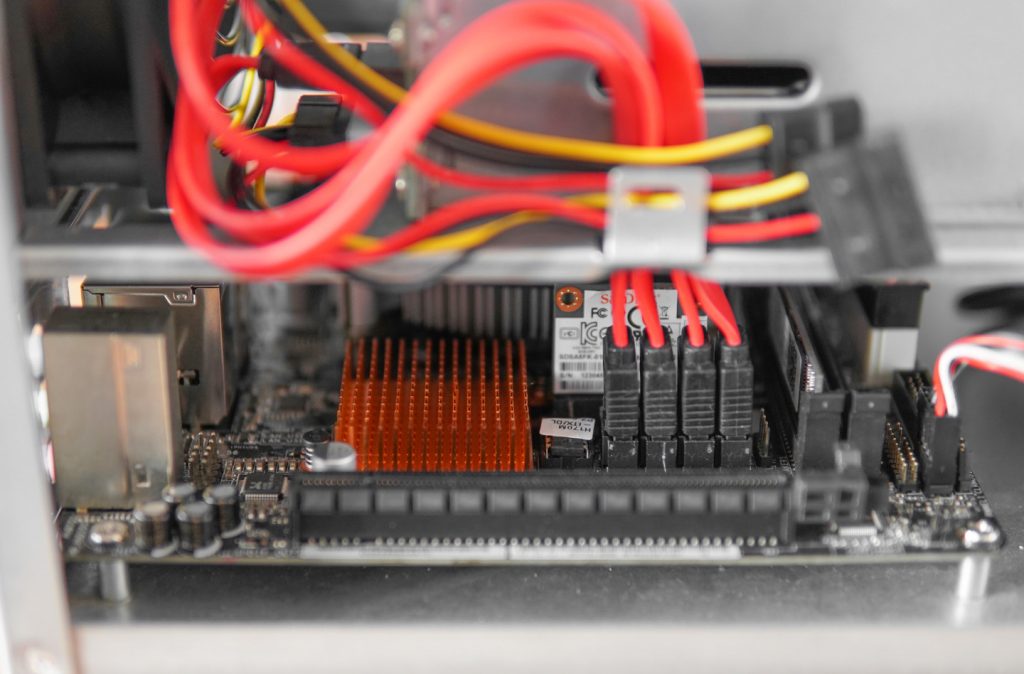

华擎 H170X-ITX 主板,4个SATS口,一个mSATA,1个全尺寸的PCIE,2个千兆网卡

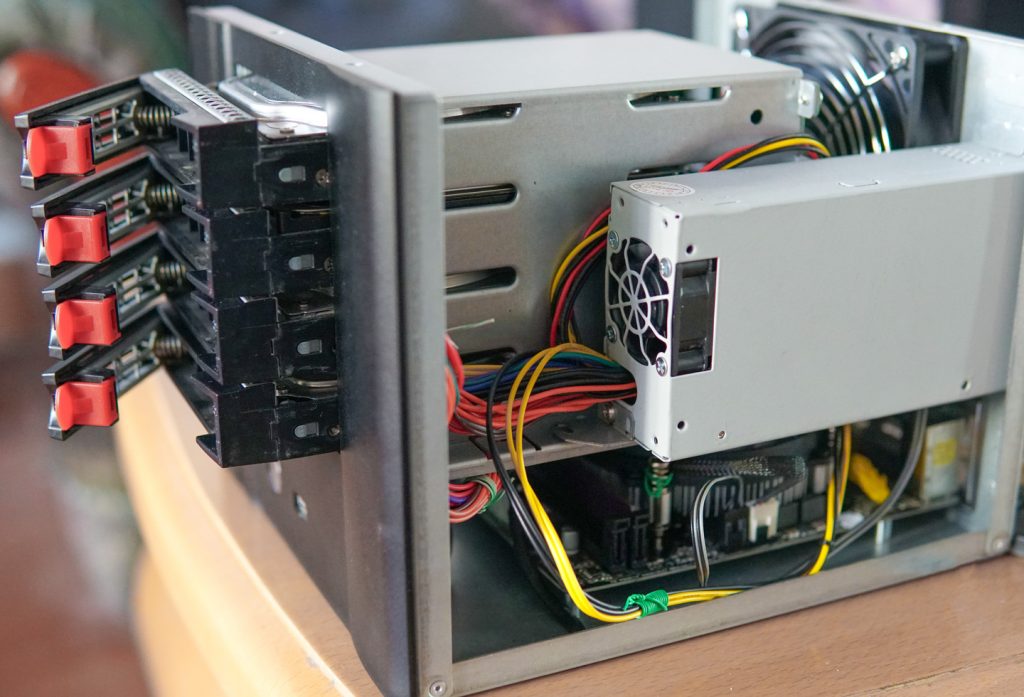

1U的FLEX电源风扇是在机箱内侧,声音小了不少,整机重量不可小觑,起码十几公斤

我在这台小电脑里安装黑群辉,虽然免费好用的NAS系统很多,比如FreeNAS、U-nas(国产)、OVM(OpenMediaVault)等,最终我还是选择了黑群晖,也就是盗版的群晖系统。黑群晖里面的那些功能基本够用,并且数据出现问题群晖也有比较成熟的解决方案,为什么不用开源或者免费的系统呢,因为之前一直在单位用的是群晖DS918+,感觉比好习惯,再加上自己不愿意折腾,也就选黑裙子了。

从桌面复制到NAS盘,千兆网络几乎跑满,性能给力!后续可以考虑万兆网络了。

大部分NAS系统都带有虚拟机组件,我配的是8G内存,G4600的CPU光跑个NAS系统太浪费了,果断虚拟机里安装超级精简版Win7系统开启远程桌面,安装迅雷、百度网盘,直接下载到NAS共享的盘里,岂不美滋滋。

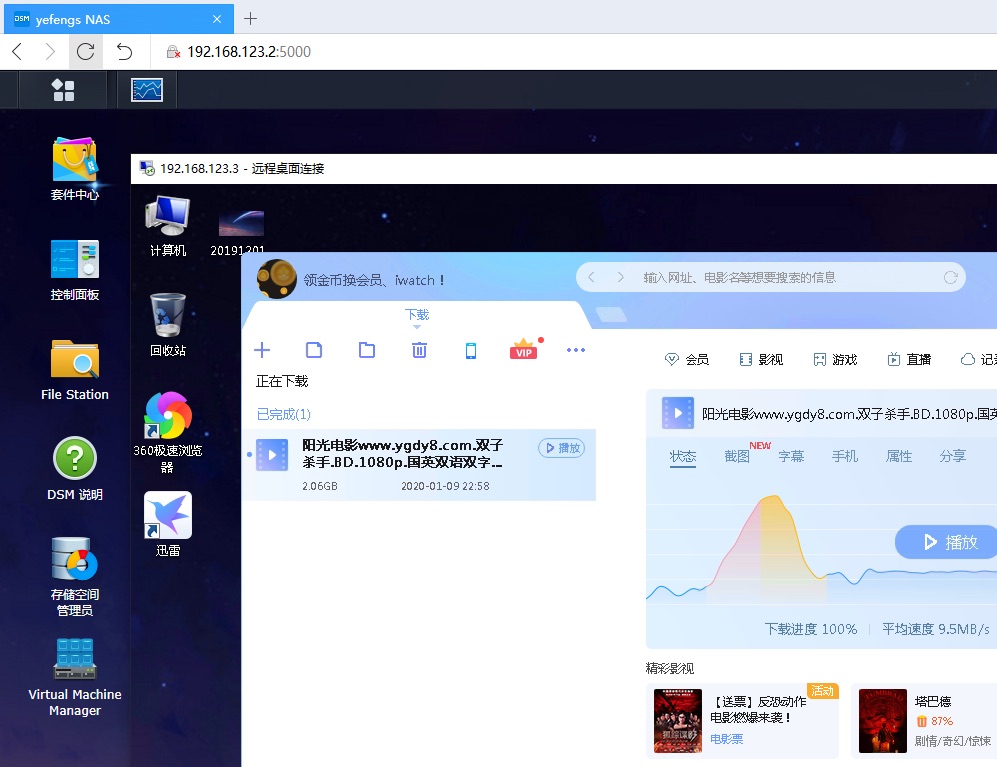

开启远程桌面,岂不美滋滋,迅雷里可以排满,如果安装向日葵,那么直接用手机远程桌面下电影

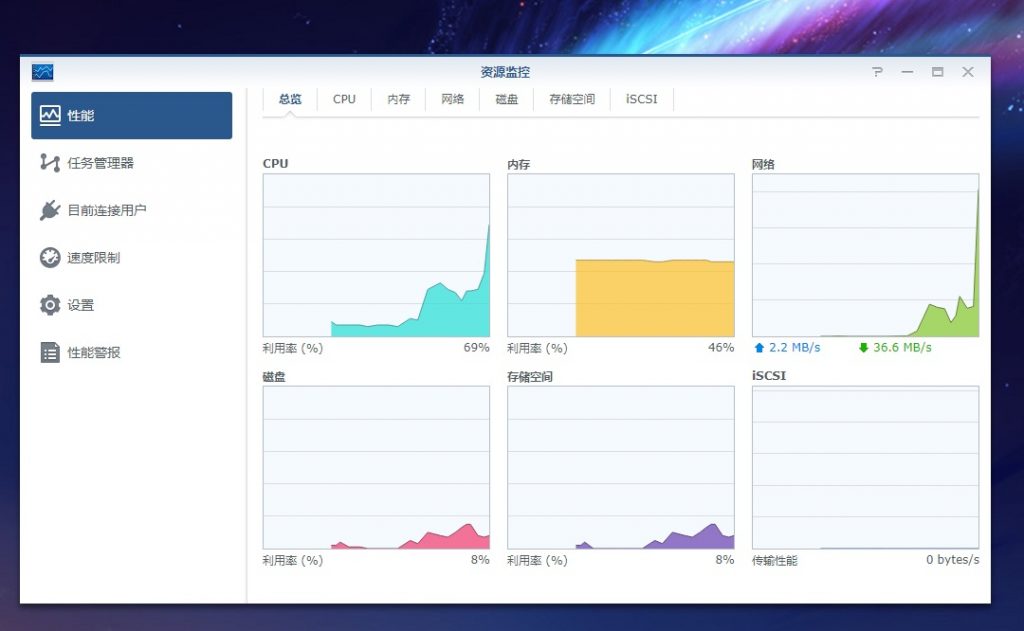

虚拟机里安装Win7后,分给win7 2G内存,运行迅雷,内存只用不到1G,NAS机CPU最高60%,正常在30%~40%左右。

后续的可肯能就要考虑组Raid了,目前都是单盘独立运行,长时间运行还是有风险的,等有钱了4块硬盘全换成4T红盘,再组个Raid5,PCIE插槽放块万兆光口,直接和PC机直连,那速度,那性能,剪辑4K视频都不成问题。
